Encofrado de muros de hormigón: tipos, diseño, costos y mejores prácticas para contratistas

Un muro de hormigón de 3 metros de altura con un vertido por una sola cara es una de las formas más rápidas de arruinar el cronograma de un proyecto si el sistema de encofrado no está especificado. El encofrado debe resistir la presión lateral del concreto fresco, mantener la cara de la pared limpia y aplomada, y luego desencofrarse rápidamente para el siguiente vertido. La diferencia entre un ciclo suave y uno atascado a menudo se reduce a los mismos factores: rigidez del panel, espaciado de las uniones y qué tan bien el sistema maneja la reutilización. Esta guía recorre el encofrado de muros de hormigón desde esos ángulos prácticos y donde los sistemas de acero tienen la ventaja.

Qué debe hacer el encofrado de muros de hormigón

El encofrado para muros de hormigón es un molde temporal que mantiene el hormigón húmedo en su lugar mientras cura. Para una pared vertical, el molde consta de paneles de encofrado, columnas (refuerzos horizontales), tirantes o pernos pasantes y refuerzos que transfieren la presión lateral al suelo o al vertido anterior. El conjunto debe contener el hormigón plástico sin deformaciones visibles y liberarlo limpiamente después del endurecimiento.

Los criterios básicos de desempeño se pueden resumir:

• Resistencia a la presión lateral del hormigón — los ascensores de 2,4 m pueden desarrollar presiones de alrededor de 60 kPa sobre los encofrados; Los sistemas deben clasificarse según su tasa de llenado, temperatura y efectos de mezcla.
• Geometría de rejilla de amarre y arriostramiento — el espaciamiento determina si la superficie de la pared cumple con los límites de planitud; Las tolerancias comunes son 3 mm en 1 m para hormigón visto.
• Calidad superficial — el material del panel, el agente desmoldante y las uniones internas influyen directamente en las perforaciones y la apariencia de los orificios para amarres.

Factores clave de diseño: carga, superficie y reutilización

Diseñar encofrados para muros es más que elegir paneles más pesados. La logística de mezcla y vertido de hormigón rige los patrones de unión y el espesor de los paneles. Un error común es ignorar la reducción de la presión lateral cuando se utilizan reductores de agua de alto rango o tasas de llenado más lentas. El diseñador del encofrado necesita la velocidad de vertido, la temperatura del hormigón y el asentamiento para calcular la presión máxima. Esa cifra establece el espaciamiento de las columnas y la capacidad de amarre.

Rangos de referencia útiles para la planificación preliminar:

• Espaciado de amarres — la separación horizontal suele ser de 600 a 900 mm; el espaciado vertical depende de la rigidez y la presión de las columnas.
• Límite de deflexión — L/360 es típico para paredes expuestas; para hormigón arquitectónico, puede ser necesario L/500.
• Espesor mínimo del panel — placa de acero de 3 a 6 mm según la distancia entre los soportes; El contrachapado de 18 mm es común en los sistemas compuestos.

Encofrado de acero versus madera y aluminio

Seleccionar un material de encofrado de muro significa negociar el primer costo con los ciclos, el peso y el acabado. La madera contrachapada tiene un costo inicial bajo pero pierde forma rápidamente con el clima; el aluminio es liviano pero se deforma bajo alta presión a menos que se le ponga muy rígido; El acero tiene un mayor peso en el mango pero tiene tolerancia para cientos de vertidos. La siguiente tabla resume las condiciones típicas del sitio.

Para vertidos de pared repetitivos , los paneles de acero superan rápidamente a la madera en costo por uso. Para paredes aisladas, una menor movilización del contrachapado puede tener sentido. La decisión crítica no es "cuál es mejor" sino "cuántas veces se reutilizará el panel antes de que cambie el trabajo".

Consejos prácticos de instalación y vertido

Incluso un conjunto de encofrado bien diseñado falla cuando los procedimientos de campo ignoran el diseño. Estos son los detalles de instalación que separan un buen vertido de pared de uno desalineado y con fugas:

1. Limpiar y engrasar los paneles antes del montaje. — la eliminación de residuos de hormigón previene defectos superficiales y acelera el decapado.
2. Utilice el espacio correcto para las ataduras — ampliar los tirantes para ahorrar material provoca que las paredes se abomben.
3. Apriete las cuñas y los pernos uniformemente — diferir en una vuelta completa entre las ataduras puede crear un bulto visible.
4. Apoye la pared en ambos ejes. — la vibración lateral de una línea de bombeo puede hacer que los paneles se desplacen incluso si la presión del hormigón es estática.
5. Colocar hormigón en ascensores controlados. — una pared de 3 m vertida demasiado rápido crea una presión máxima en la base, no en la parte superior.

Para walls taller than the standard panel height, tie into a climbing or crane-lifted system. A good working platform also reduces pour crew risk, and the formwork’s bracing is often supported by a scaffold system that matches the panel module.

Sistema de andamios Ringlock para proyectos industriales pesados y de puentes Este sistema modular ringlock utiliza un acoplador accionado por martillo y acero Q345B, lo que ofrece una configuración más rápida y resistencia a la corrosión a largo plazo. Su alta capacidad de carga se adapta a infraestructuras complejas y construcciones a gran escala donde un soporte confiable es fundamental. Ver producto →

Costo del ciclo de vida: por qué el acero gana en paredes repetitivas

El precio por metro cuadrado de encofrado es una mala métrica a menos que incluya la reutilización. Un encofrado de pared de acero estándar se puede reciclar 300 veces o más con un mantenimiento regular, mientras que un buen panel de madera contrachapada suele completarse después de 30 usos. Si su contrato tiene 20 plantas idénticas, el sistema de acero reparte su mayor coste inicial en miles de metros cuadrados. El siguiente cuadro ilustra cómo el costo incremental disminuye con los ciclos.

Para a typical apartment tower with 12 floor walls, the steel formwork package may cost 30–50% more upfront than a wood system, but after 15 uses the cumulative cost is lower. Beyond 30 uses, the steel system typically pays for itself and generates savings for the rest of the project. This is why wall formwork is usually specified as steel on multi-storey residential, hospital, and hotel projects where wall layout repeats.

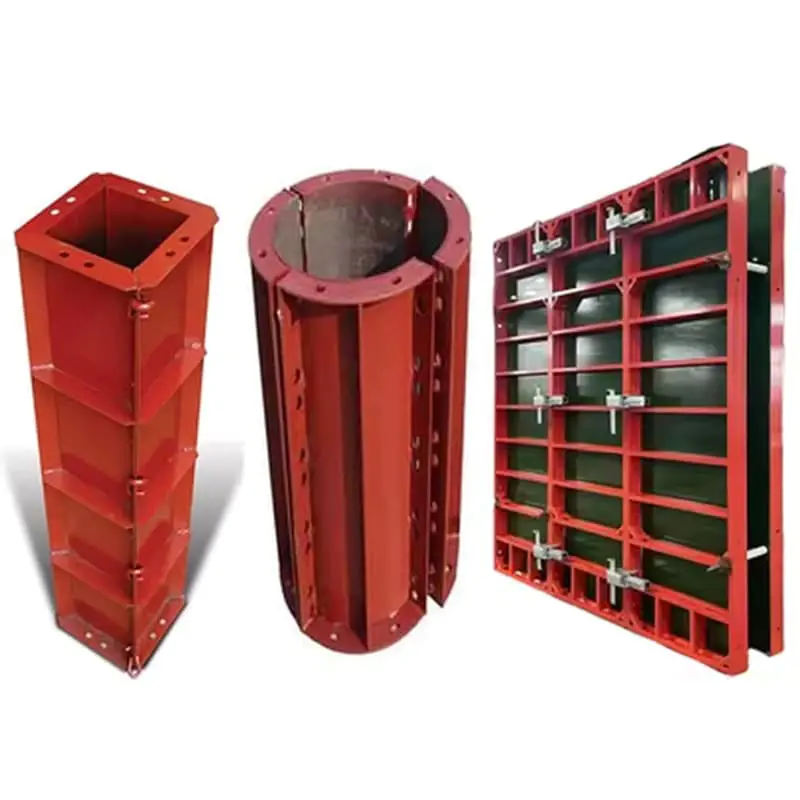

Acero Wall Formwork System for Repetitive Multi-Storey Construction Un encofrado de acero modular estandarizado diseñado para muros de hormigón, con juntas estancas para acabados lisos. Su reutilización durante muchos ciclos reduce el costo por uso, lo que la convierte en una opción inteligente para torres y proyectos con diseños de paredes repetidos. Ver producto →

Soluciones personalizadas para geometrías de paredes complejas

No todas las paredes son planas. Las juntas sísmicas, los muros de sótano curvos, los muros de contención ahusados ​​y los muros con acero incrustado requieren encofrados que sigan un perfil no estándar. En esos casos, un kit de panel modular estándar genera demasiados rellenos y una superficie de concreto fea. Un fabricante con corte y soldadura de acero internos puede construir un panel único a partir de un diseño CAD, corregir el espesor de la placa para la presión y agregar orejas de elevación al punto de equilibrio real.

Para tall pours where the wall is continuous in height, climbing formwork saves crane time because it climbs on rails cast into the previous lift. This is common on bridge piers, elevator cores, and high-rise shear walls. Climbing systems demand the same attention to tie anchors and hydraulic synchronization as standard wall forms, but they reduce the crane cycles by half.

Encofrado hidráulico autotrepante para estructuras verticales de gran altura Este sistema trepador integra una plataforma de seguridad multinivel y un mecanismo hidráulico para desplazarse sin apoyo de grúa. Se adapta a núcleos altos, torres de puentes y tanques de almacenamiento, mejorando la velocidad del ciclo y al mismo tiempo reduciendo la dependencia de las grúas y los riesgos a gran altitud. Ver producto →

Asociación con un fabricante de encofrados especializado

Elegir un fabricante es tan importante como elegir el tipo de encofrado. Necesita un socio que pueda leer los dibujos estructurales, sugerir una disposición de paneles que minimice los tirantes y entregar un producto que coincida con la capacidad de su grúa. Si su sitio se encuentra fuera del país del fabricante, confirme también que los detalles de la interfaz, los tamaños de las cuñas y los herrajes de unión sean estándar para que se puedan obtener reemplazos más adelante.

Hyson lleva más de 15 años construyendo encofrados de acero personalizados para proyectos de carreteras, puentes y construcción. Su taller de 15.000 m² se encarga del corte por láser, el plegado y la soldadura certificada bajo un mismo techo. Entre sus clientes se incluyen grandes contratistas EPC que necesitan encofrados y sistemas de encofrado de acero respaldado por soporte de ciclo completo. Para un diseño de encofrado de muro que se ajuste a su programa de vertido, póngase en contacto con el equipo de ingeniería de Hyson con sus dibujos y datos de mezcla de concreto.
